一，C型壓裝機又名弓型液壓機在不同行業有不同的稱呼，又叫弓型油壓機，單軸液壓沖床，該設備采用整體焊接堅固的開式結構可使機身長久使用保存足夠的鋼性的同時擁有最方便的操作空間，外觀漂亮占地面積小。
1，C型壓裝機由主機及控制機構兩大部分組成。液壓機主機部分包括機身、油缸、主缸及充液裝置等。動力機構由油箱、高壓泵、低壓控制系統、電控部分由壓力閥和方向閥PLC及繼電器等組成。電控機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作。
2，設備壓裝動作極為優勢，快速子母缸配套PLC控制系統由1普通一種壓裝速度改造成3種壓裝速度可調，速度走向運用電磁閥快控制精準。壓力使用調壓閥件控制壓力走向準確。機器強度高，精度穩定并有長期的保持性，有液壓過載保護裝置，利用三面空間，可擴寬工作范圍，經濟簡單實用，具有廣泛通用性。
|
設備優勢
|
●平行精度；壓力；行程；速度；保壓時間《可調》 ●設備人性化設計；有點動，半自動動，全自動功能《可自由切換》 ●精度控制由伺服電機驅動精度高速度快靜音模式。 ●安全紅外線保護操作 ●采用先進的子母缸液壓回路,油溫低,空行程速度均在150MM/秒以上, 工進速度30 MM/秒以下速度快，三段壓裝速可供調試。 ●采用整體焊接堅固的開式結構利用三面空間，可擴寬工作范圍 |
|
公司優勢
|
1，國內唯一一家液壓設備上市公司，公司自主研發，產品不斷更新，全國國地設有辦事處。安裝調試售后快捷專業的售后服務團隊鼎力支持。 2.售后服務：供方負責整機的安裝調試，專人上門調試及客戶現場工作人員培訓.全方位跟蹤設備狀態.如設備有問題我司會安排專業人士24小時內上門服務.整機免費保修一年，終生維護。 3.設備及模具可根據產品要求可提供一體化鑰匙工程，全包制由公司電器及機械專業工程師全天性跟蹤，工廠提供客戶專業住宿可讓客戶方便溝通工作盡可做到一步到位不留遺痕。 |

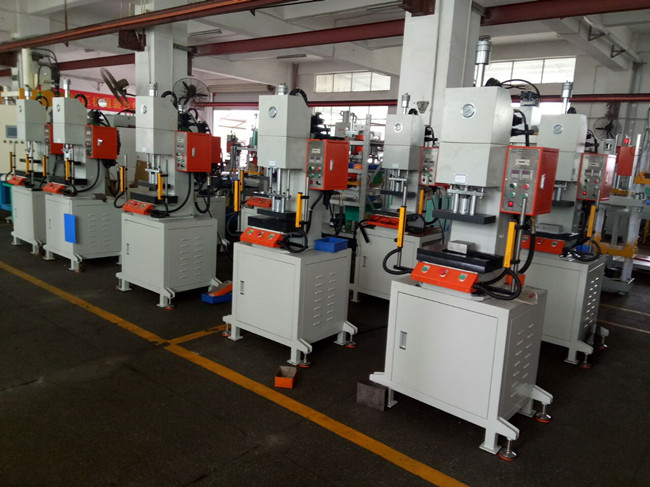

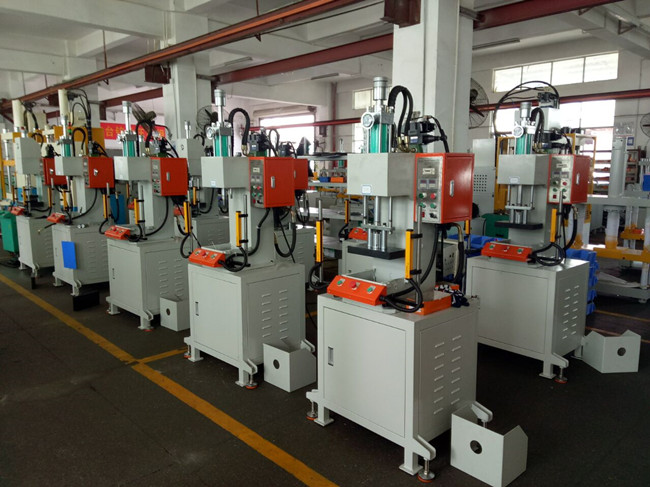

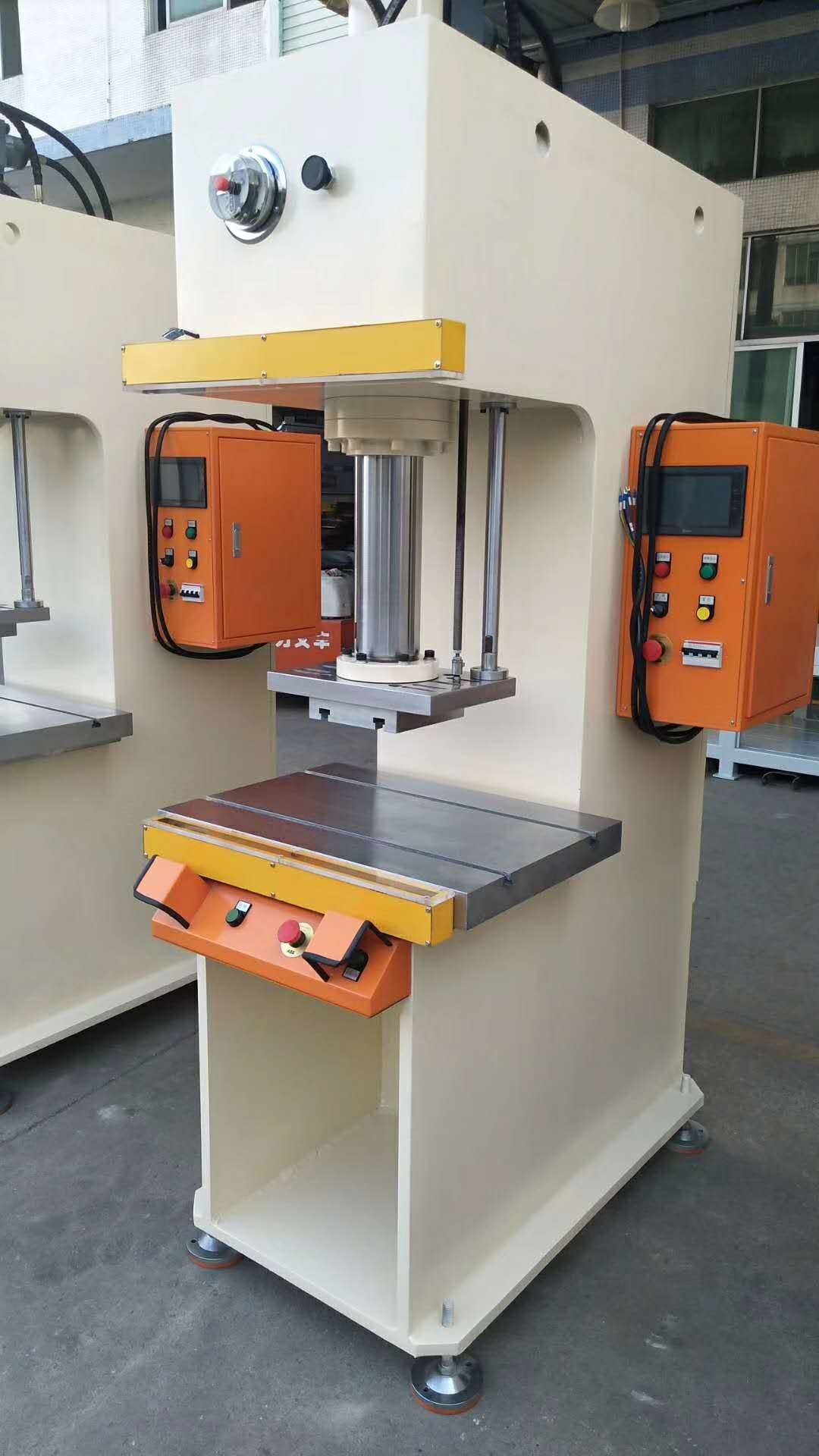

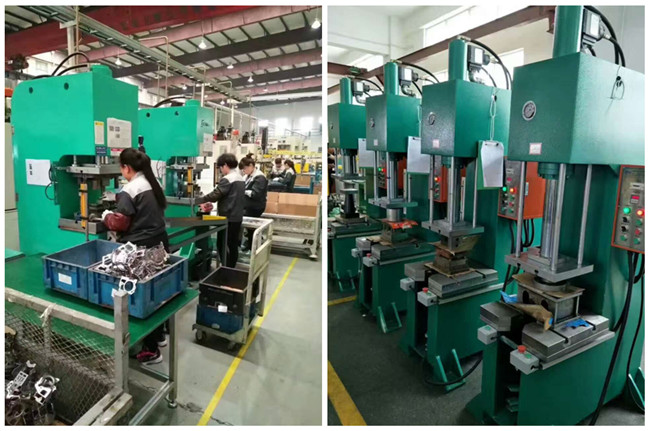

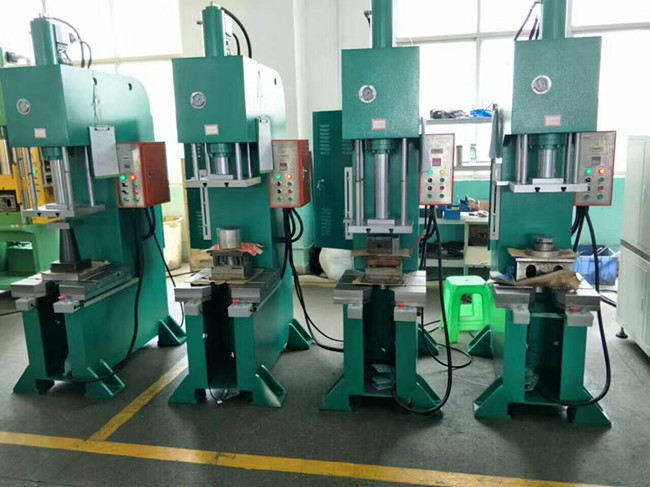

二，附設備成品圖片↘款式多樣可定制生產。
三， C型壓裝機優勢。
1，C型壓裝機床以2-20MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相,AC220 60HZ交流電源
2，以液體作為介質來傳遞能量, 采用先進的HOB油缸液壓回路,油溫低,
3，設備待機,滑快上下移動時噪音均不超過75分貝
4，整機采用整體焊接的堅固開式結構，經久耐用，不留縫隙外觀漂亮，C型和弓型，擁有最方便的操作空間。該類液壓機是一款適用性極強的單軸裝配設備,集氣壓,油壓優點為一身,是廣大廠商提高質量的優選產品
5，人性化設計工作臺具有廢料吹氣裝配.并在下工作臺中央開有廢料落料槽.產品和廢料一一分開，
6，工作時下死點位置一般通過下壓計時器控制可隨意調試數字即可,壓力通過壓力調壓閥控制有千分壓力表時時顯示可隨時知道設備出力狀況.
7，設備具有自動計數功能,分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,有紅外線護手裝置保護，員工操作得到安全全面保護。
8，壓力、行程、沖切速度、吹氣時間、閉合高度客戶均可自行調整,方便操作；
9，根據客戶產品工藝要求另可加裝壓力及位置數字化顯示操作
9，油壓系統內置油箱上部,外觀整潔,穩重。
四，可生產/C型壓裝機參數： 1t 3t 5t 10t 15T 25T 不等
|
型 號 Model |
XTM-103C-3TY |
XTM-103C-5TY |
XTM-103C-10TY |
XTM-103C-15TY |
|
|
公稱壓力 |
3 |
5 |
10 |
15 |
|
|
Nominal force Out put (T) |
|||||
|
液體最大工作壓力 |
3.7 |
3.7 |
3.7 |
4.5 |
|
|
Maximum hydraulic working pressure(MPa) |
|||||
|
回 程 力 |
1 |
1.5 |
1.5 |
3 |
|
|
回 程 力 |
|||||
|
機架臺面距地面高度 E |
780 |
780 |
780 |
780 |
|
|
Height of table above floor (mm) |
|||||
|
最大開口距離 H |
240 |
240 |
300 |
300 |
|
|
Biggest operational height (mm) |
|||||
|
滑塊（壓頭）最大行程 |
150 |
150 |
200 |
200 |
|
|
Maximum stroke of the ram (mm) |
|||||
|
工作臺 |
左 右 L |
350 |
400 |
500 |
500 |
|
有效面積 |
Left-right(mm) |
||||
|
Dimensions of table |
前 后 W |
240 |
300 |
400 |
400 |
|
Front-back(mm) |
|||||
|
|
|||||
|
下壓工作速度 Work of speed (mm/s) |
≥ 79 |
≥ 79 |
≥ 89 |
≥ 89 |
|
|
Speed of slide 回程速度 speed of Returning(mm/s) |
|||||
|
回程速度 speed of Returning(mm/s)
|
≥ 79 |
≥ 79 |
≥ 89 |
≥ 89 | |
|
主機輪廓尺寸 |
650×750×1550 |
650×750×1650 |
750×850×1780 |
750×850×1780 |
|
|
B × C × D |
|||||
|
Overal dimensions of the machine (mm) |
|||||
|
功 率 |
2.2 |
2.2 |
2.2 |
3.7 |
|
1，油壓動力系統選用高壓泵浦，油壓回路特別設計，待機時能減少電力之消耗，以達省能源，性能穩定，低噪音，馬力要求小，出力、速度、行程均可調整。
2，本機選用的是HOB油壓缸，可微調下死限位50-100mm，在長時間運行時油溫不易升高，壓力穩定，下壓行程、加壓行程和回升行程均由時間計時器控制。
3，安全設計周全，雙手操作，設有手動及自動檔，緊急按鈕及上下模寸動，方便模具的安裝及校正；安裝有光電保護安全器；
4，本機配有下壓計數器，能記錄每日下壓次數。
c型油壓機操作規程，
5，設備動作：雙手啟動→油缸快速下壓→計時器開始計時→時間到→油缸快速回程到上限接近開關位置→動作完成。（接近開關、保壓時間均可自由調整位置）
五；設備使用行業介紹。
c型油壓機適用行業各適用于各種材料的沖孔,壓印,整形,鉚接.彎曲,剪切,拉伸,各種小型零部件的壓裝、裝配.如電腦后殼沖孔，小五金沖孔，通訊連接器壓裝等等是一種多用途壓床。
《壓裝客戶群有；深圳乘方電機軸承壓裝；深圳德昌電機齒輪壓裝；廣州TTi連接器壓裝；重慶三祥汽車小零部件壓裝等等》
